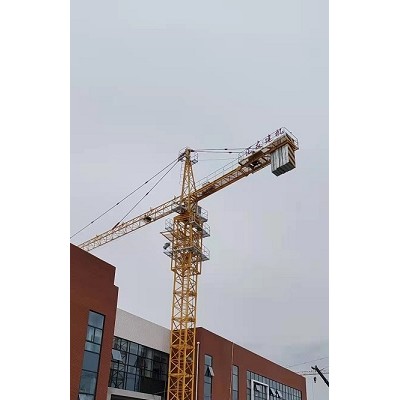

QTZ80塔吊塔机该类机型起重力矩为800KNm，式塔身高度为40米，附着式塔身可达150米。性能上，我山东汇友塔机公司生产的廊坊QTZ80塔吊的幅度56m处额定重量为1.2t，起重量为6t，工作幅度在2.5至60米范围内。廊坊QTZ5612塔机标准节截面为1.6×2.8（三个套），标准节主肢135×12。QTZ5612塔吊整机出厂标准节14节。
QTZ80塔吊型号规格QTZ5612塔机各构件重量明细如下（KG）：
|
地脚螺栓 |
200 |
|
井字底架 |
765 |
|
塔 身 |
10687 |
|
液压系统 |
230 |
|
套 架 |
2856 |
|
下 支 座 |
940 |
|
回转支承 |
420 |
|
回转机构 |
980 |
|
上 转体 |
2072 |
|
平 衡 臂 |
1791 |
|
平 衡 重 |
13500 |
|
起升机构 |
1256 |
|
平衡臂拉杆 |
393 |
|
电气系统 |
150 |
|
塔 帽 |
1198 |
|
多功能限制器 |
19.5 |
|
司 机 室 |
244 |
|
变幅机构 |
220 |
|
起 重 臂 |
4722 |
|
起重臂拉杆 |
1643 |
|
载重小车 |
290 |
|
吊 钩 |
250 |
|
附 墙 架 |
6700 |
|
回转限制器 |
1.54 |
|
基 础 |
10300 |
在结构上，该塔吊标准节主肢采用Q355B方管135×12，基础节采用Q355B方管135×14，其起重臂材料主要是由Q355B86×8、100×8方管组焊成”、塔帽使用“前倾式空间桁架结构”，套架由钢管、角钢、钢板组成空间框架结构。该QTZ5612塔吊结构自重32.1T。
